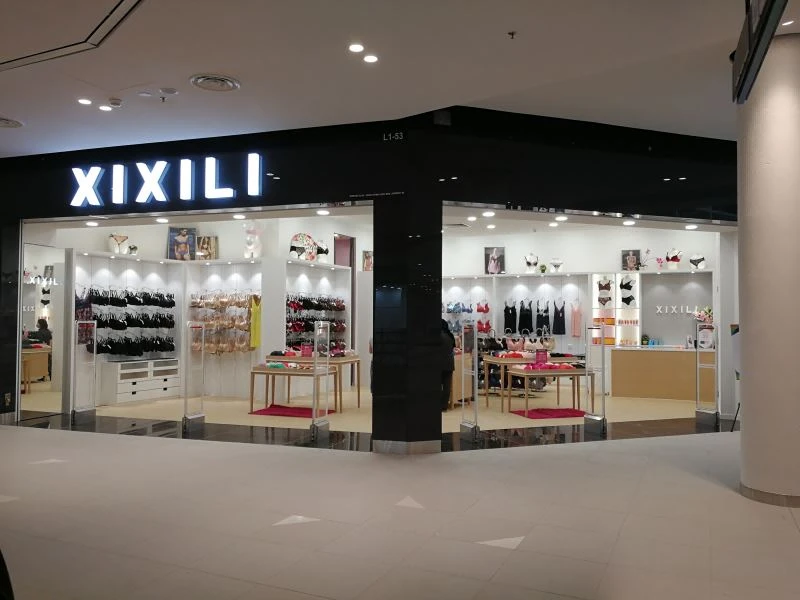

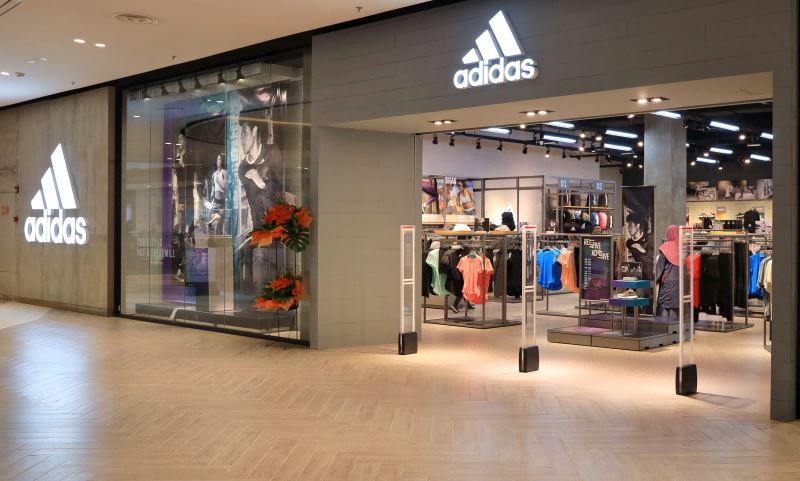

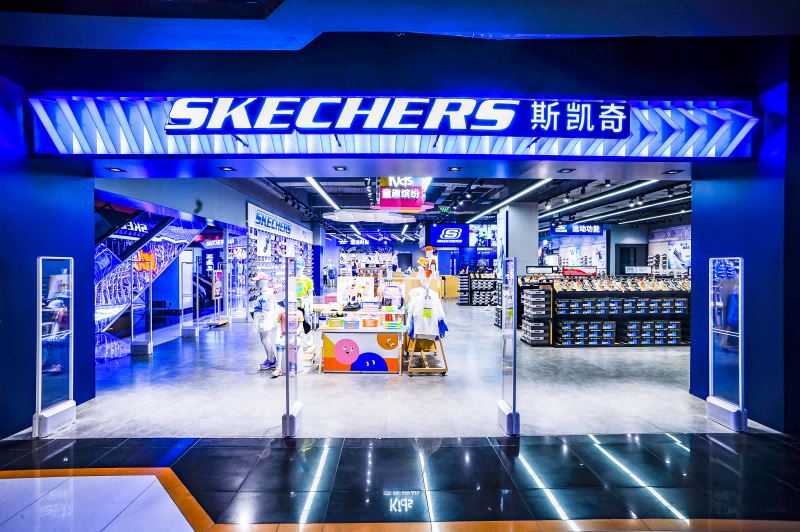

Alla som har besökt snabbköpet vet att det alltid finns vertikala dörrar utanför stormarknadens entré. Detta är stöldskyddsdörren som används av snabbköpet för att förhindra att varorna stjäls. Om en tjuv stjäl något i snabbköpet får han inte lämna. Om du går ut ur snabbköpet kommer stöldskyddsetiketten på stormarknadsprodukten att upptäckas av stöldskyddsdörren och ett larm ljuder så att snabbköpets säkerhet kontrollerar tjuven. Vad sägs om denna uppfinning?
Det finns två typer av stöldskyddsdörrar som vanligtvis används i stormarknader på marknaden: den ena är stöldskyddsdörrar med radiofrekvens och den andra är akustomagnetiska stölddörrar. Magnetiskt stöldskyddssystem kan uppnå nästan noll falsklarm, så varför kan det akustomagnetiska stöldskyddssystemet lösa problemet som radiofrekvensskyddssystemet inte kan lösa och uppnå nästan noll falsklarm? Följande Baige dekrypterar det akustomagnetiska stöldskyddssystemet för att uppnå nästan noll falsklarm. anledning.
1. Arbetsprocessen för det akustomagnetiska stöldskyddssystemet är helt enkelt att använda resonansfenomenet som genereras av stämgaffelprincipen för att uppnå nästan noll falsklarmdrift. När frekvensen för den sända signalen (det växlande magnetiska fältet) överensstämmer med den akustomagnetiska etikettens oscillerande frekvens, kommer den akustomagnetiska etiketten att orsaka resonans liknande en stämgaffel och generera en resonanssignal (alternerande magnetfält); när mottagaren detekterar det kontinuerligt 4-8 gånger (justerbar) ) Efter resonanssignalen (en gång var 1/50 sekund) kommer det mottagande systemet att skicka ut ett larm. Egenskaperna för det akustomagnetiska systemet är hög antistölddetekteringshastighet, nästan noll falsklarm, inte skyddad av metallplåt, bra immunitet och brett skydd (den maximala bredden på ett enda system kan skydda 4 meter).
För det andra är det principen som används av det akustomagnetiska stöldskyddssystemet. Denna princip involverar den magnetiska effekten av fysiken. Processen kan vara lite esoterisk, men jag hoppas att alla kan förstå den.
1. Magnetostriktiv effekt: under inverkan av ett externt magnetfält ändras storleken på ett ferromagnetiskt ämne; efter att det externa magnetfältet har avlägsnats återgår det till sin ursprungliga längd. Under inverkan av ett magnetfält ändras längden av det magnetostriktiva materialet linjärt och skiftar; eller det ändras upprepade gånger under inverkan av ett alternerande magnetfält, vilket resulterar i vibrationer eller ljudvågor; detta material kan omvandla elektromagnetisk energi till mekanisk energi eller ljudenergi och vice versa. Konvertera mekanisk energi till elektromagnetisk energi; den förra kallas magnetostriktiv effekt, och den senare kallas piezomagnetisk effekt.
Under inverkan av en viss magnetisk fältstyrka producerar den magnetiska ferritmetallen en längdförändring, som kan förstås vara en liten förändring i avståndet mellan atomerna på grund av magnetisering. I ett växelmagnetfält kan du se den magnetostriktiva metallremsan vibrera enligt frekvensen på det växelmagnetiska fältet. Om frekvensen för det alternerande magnetfältet överensstämmer med metallstångens resonansfrekvens, är dess amplitud den största, det vill säga resonans uppstår. Denna effekt är särskilt uppenbar för permalloy (eller järn-nickellegeringar).
Å andra sidan är denna magnetostriktiva effekt reversibel, det vill säga piezomagnetisk effekt. Därför, när frekvensen för det alternerande magnetfältet överensstämmer med resonansfrekvensen för metallremsan i den akustomagnetiska etiketten, börjar permalloyremsan att vibrera. När det växelmagnetiska fältet är avstängt kommer den akustomagnetiska taggen att bibehålla en dämpad vibration under en viss tid som en stämgaffel och generera en resonanssignal som en rumslig förlängning av det växelmagnetiska fältet, som kan detekteras av mottagaren.
Magnetostriktionskoefficienten λ används för att beskriva magnetostriktionseffekten, λ=(LH-L0)/L0, L0 är materialets ursprungliga längd och LH är längden av materialet efter förändringen under verkan av ett externt magnetfält . Eftersom permalloy har hög magnetostriktionskoefficient, såsom: Ni50 permalloy λ=25×10-6, Ni80 permalloy λ=(0.1"0.5)×10-6, så magnetostriktionen för permalloy Koefficienterna är alla större, och resonanssignalen som genereras av taggen är också större.
2. Magneto-mekanisk kopplingskoefficient k. När den tunna permalloyremsan exciteras av ett alternerande magnetfält under ett förspänningsmagnetfält, på grund av den magnetostriktiva effekten och den piezomagnetiska effekten, sker alternerande omvandling mellan magnetisk energi och mekanisk energi i den tunna remsan. Omvandlingen av energi kallas magneto-mekanisk koppling. Den magnetomekaniska kopplingskoefficienten k används för att mäta dess storlek, och k-värdet bestäms med följande metod. Kärnelementet i den akustomagnetiska etiketten är en tunn remsa av permalloy.
Enligt den fenomenologiska teorin uttrycks den magnetomekaniska kopplingskoefficienten k som: I ovanstående formel är fr resonansfrekvensen och fa är antivibrationsfrekvensen. Enligt resonanskurvan för det akustomagnetiska etiketttestet. När excitationssignalens frekvens är 57,9 kHz, når resonanskurvan maxvärdet, nämligen fr=57,9 kHz; när excitationssignalens frekvens är 59,7 kHz, når resonanskurvan minimivärdet, nämligen fa=59,7 kHz. Beräkna därför den magnetomekaniska kopplingskoefficienten k=0,251. Uppenbarligen har den akustomagnetiska taggen resonanspunkter och antivibrationspunkter. Under verkan av ett litet magnetiskt excitationsfält kan det generera en större resonanssignal, och spänningsskillnaden mellan de två punkterna är stor, vilket indikerar att taggen har en stor magnetomekanisk kopplingskoefficient. Den skarpa resonanskurvan indikerar att taggen har ett högre Q-värde, en smalare bandbredd och en starkare selektivitet. Därför, om ett lämpligt förspänningsmagnetfält ställs in för att få det att fungera i ett område med bättre egenskaper, kan en högre resonanssignal och starkare frekvensstabilitet erhållas.
3. Stämgaffeleffekten akustomagnetisk etikett består av en liten plastlåda med en längd på cirka 40 mm, en bredd på 8"14 mm och en tjocklek på 1 mm (den befintliga tunnare). I den lilla lådan är den sammansatt av två metallremsor som liknar en stämgaffel. Etikettens struktur är en hård magnetisk metallremsa fäst på plastlådan, och den andra är en mjuk magnetisk permalloyremsa som kan vibrera fritt. Enligt etikettens speciella material och struktur har den en viss resonansfrekvens; när det läggs till När frekvensen av det alternerande magnetfältet överensstämmer med resonansfrekvensen för taggen, kommer resonans att uppstå. På grund av den magnetostriktiva effekten och piezomagnetiska effekten, när det externa växelmagnetiska fältet försvinner, kommer taggen fortfarande att producera dämpad svängning, vilket bildar ett läge för alternerande magnetfältsenergi och mekanisk energiomvandling. , Producerar en dämpad resonanssignal, som är en akustomagnetisk sammansatt signal. Arbetsfrekvensen för en typisk akustomagnetisk tagg är 58kHz, och stämgaffelns resonanssignal liknar ultraljud. Därför är anti-interferensförmågan och penetreringskraften extremt stark, vilket skiljer sig från andra Den största fördelen med etiketter.
I processen att använda stämgaffeleffekten för att identifiera, är det faktiskt en process av ömsesidig omvandling mellan elektromagnetisk energi och mekanisk energi. På grund av magnetokänsliga enheters låga energiomvandlingseffektivitet krävs dock stark överföringseffekt. Till exempel är det typiska värdet för den minsta aktiva magnetiska fältstyrkan större än 16A/m. Därför är det akustomagnetiska systemets antenndetektor relativt stor.
3. Det falska larmet för det nuvarande akustomagnetiska stöldskyddssystemet är inget annat än felsökning av maskinen (som att känsligheten är för låg, öka bara maskinens känslighet) och kvalitetsproblem (som kvaliteten på maskinen håller inte standarden eller de interna delarna av maskinen är felaktiga etc. Kvalitetsproblem) och installationsproblem (såsom svag installation) blir det nästan inga falsklarm när man möter metallföremål.
